信号完整性（Signal Integrity,SI）在半导体与电路设计中是一个非常重要的工程领域，尤其是在高速数字电路、IC设计、PCB布局、封装与系统整合中更是关键。

　　良好的信号完整性设计能确保信号在传输过程中不失真、干扰或反射，进而维持数字数据的准确性与可靠性。

为什么信号完整性至关重要？

　　在低速系统中，信号传输可近似为“理想状态”：导线被视为无阻抗的“短路线”，信号瞬间到达，波形无失真。

　　但在高速系统中，导线需被视为“传输线”（长传输线会导致信号延迟增加），存在阻抗、损耗、延迟等特性，信号会因电磁效应产生失真，如：

• 接收端误判信号逻辑（0/1混淆）；
• 系统数据传输错误、速率下降；
• 设备稳定性下降（如频繁复位、卡顿）；
• 极端情况下导致芯片烧毁（如过冲电压击穿器件）。

为什么信号完整性会出问题？

　　当信号速率提高时（如在数GHz的频率下），以下因素都可能导致信号失真：

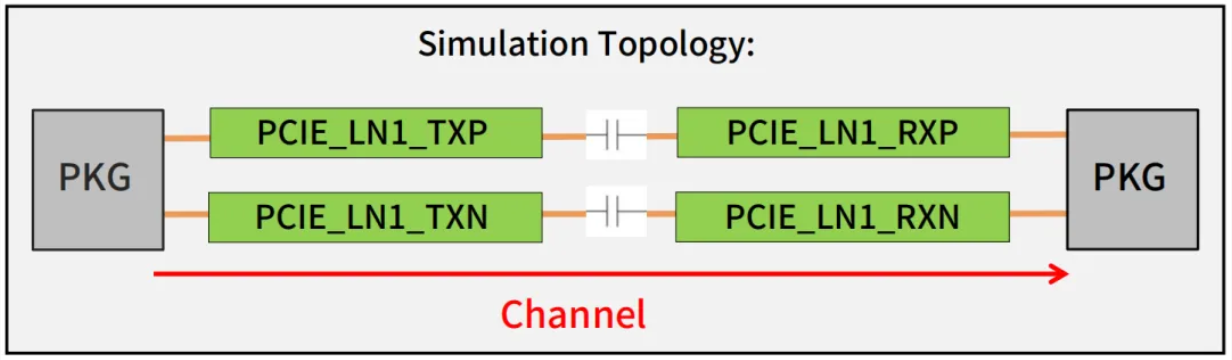

反射（Reflection）

　　信号在传输线中传输时，因阻抗不匹配（源端、传输线、负载端的阻抗不一致），部分信号能量无法被负载完全吸收，导致剩余能量反射回源端，与入射信号叠加，引起波形失真。

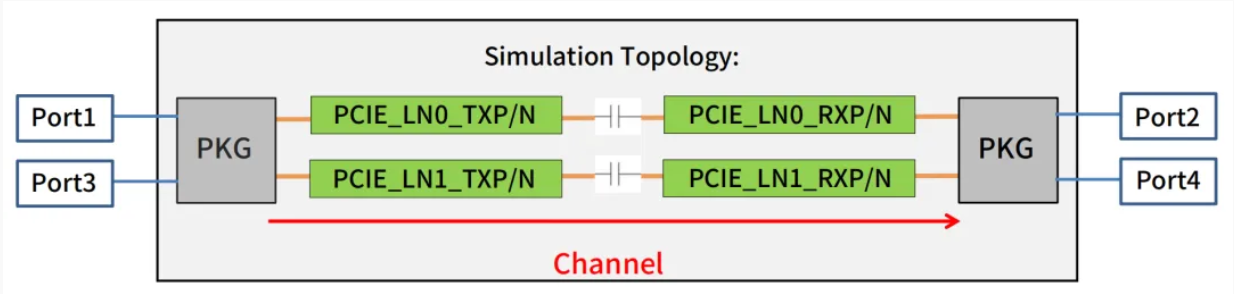

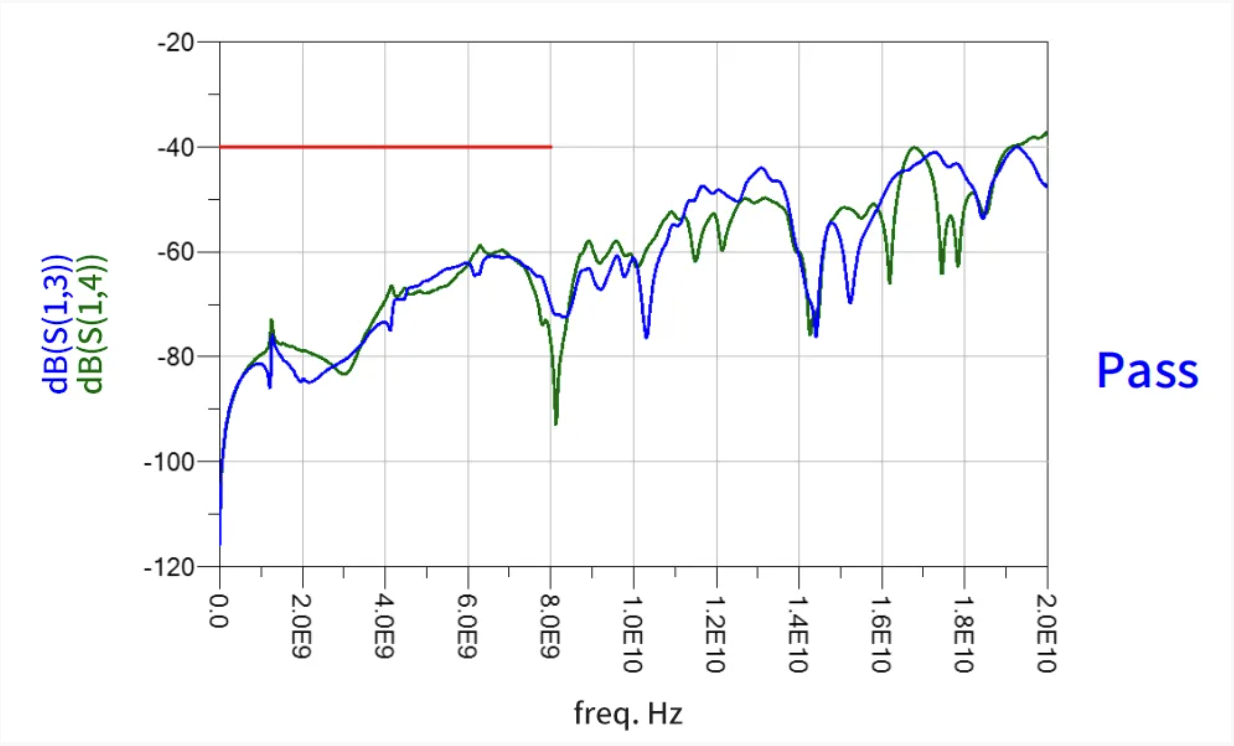

串扰（Crosstalk）

　　相邻信号线之间因电磁耦合（互感和互容）产生的干扰。当一根导线（干扰线）传输信号时，其电磁场会耦合到相邻导线（受扰线），导致受扰线出现额外噪声。

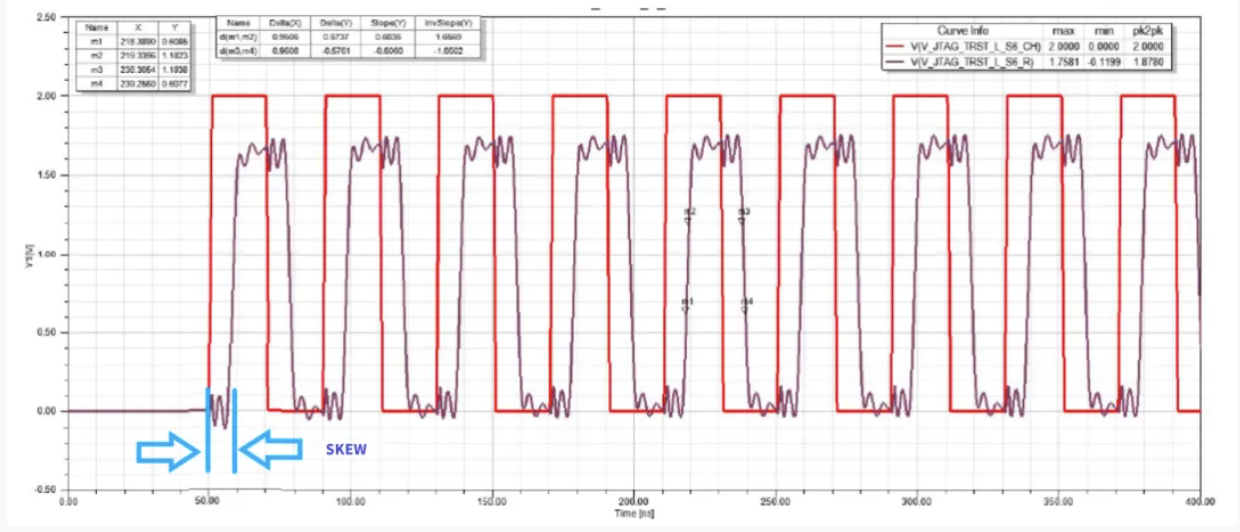

延迟与偏斜（Delay&Skew）

　　延迟：信号跳变沿的时间偏差（如理想跳变时间为10ns，实际在9.9ns~10.1ns波动），由电源噪声、电磁干扰等引起。波动过大会导致接收端采样窗口缩小，增加误码率。

　　偏斜：同一组信号（如差分对、并行总线）因传输路径长度、介质特性差异，到达接收端的时间不一致。破坏信号的建立时间（Setup Time）和保持时间（Hold Time），导致采样错误（如DDR内存的读写时序错误）。

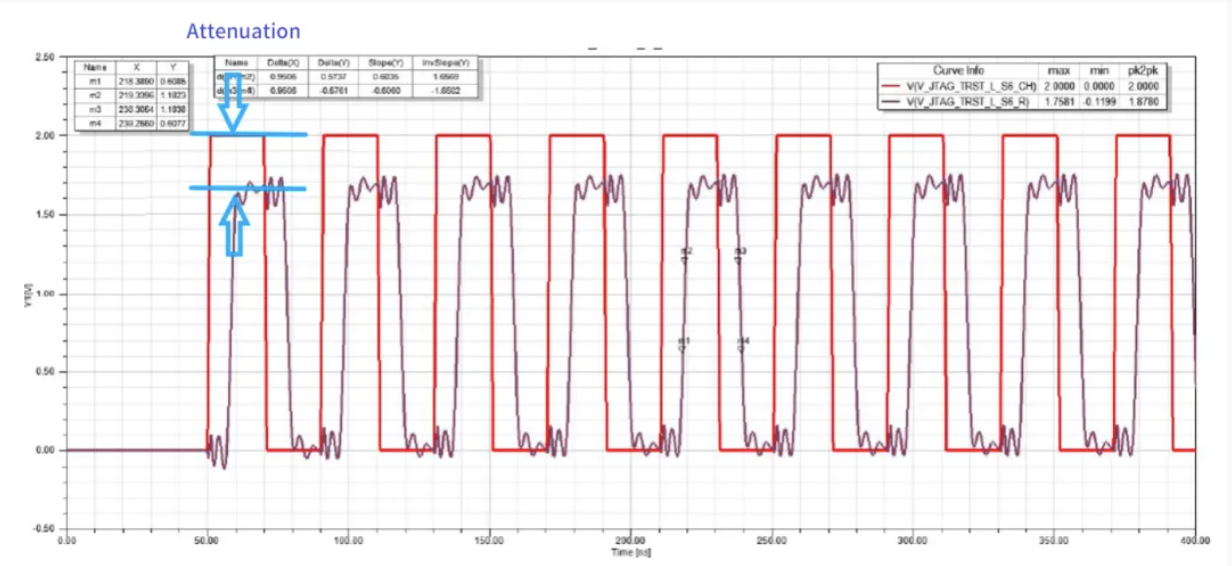

衰减（Attenuation）

　　信号在传输过程中因介质损耗（PCB板材的介电损耗）、导体损耗（趋肤效应、集肤效应）、辐射损耗等导致幅度降低。

　　高速信号（如100G以太网信号）在PCB上传输数英寸后，幅度可能衰减50%以上，若接收端无法识别微弱信号，会导致通信中断。

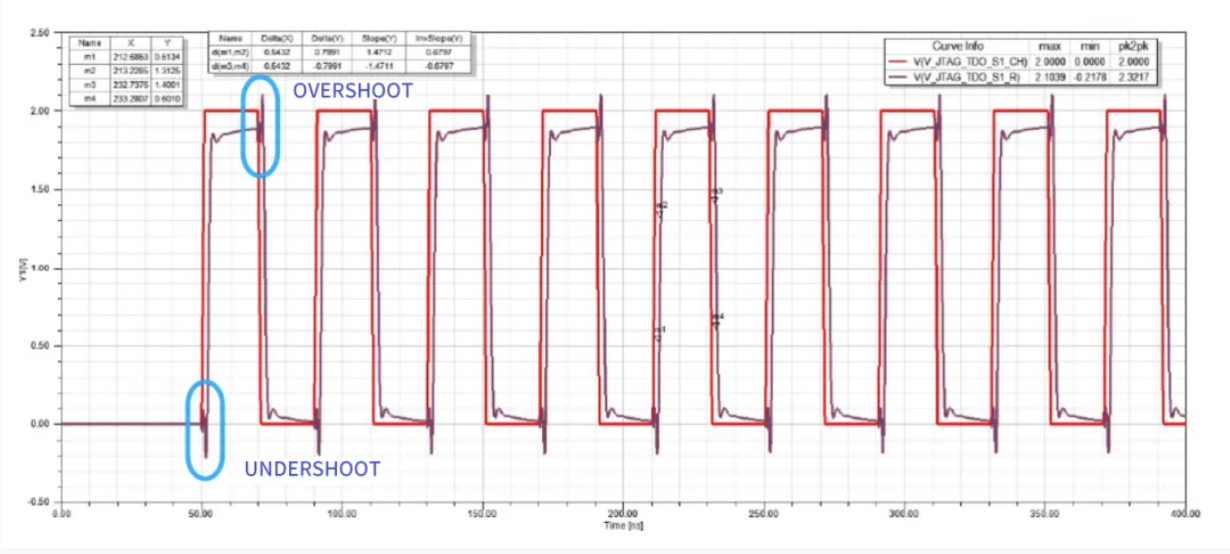

过冲与下冲（Overshoot/Undershoot）

　　波形出现过冲（Overshoot）、下冲（Undershoot）、振铃（Ringing），可能超出器件耐压范围（损坏芯片），或导致接收端误判逻辑（如过冲使低电平被误读为高电平）。

如何改善信号完整性？

• 阻抗匹配（Match Impedance）

　　设计传输线阻抗与端点组件相符（高速信号常用50Ω或100Ω差分阻抗）。

• 终端电阻（Termination）

　　加入终端电阻以吸收反射信号。

• 良好的PCB布线设计

　　控制trace长度与宽度、避免直角转弯（用45°角或圆弧）、分层良好（如采用信号层-地平面-电源平面-信号层的PCB叠层）。

• 减少串音

　　增加信号线间距（建议≥3倍线宽）、使用接地隔离线。

• 使用差分信号（Differential Signaling）

　　高速串行信号（如PCIe、SFP+）采用差分对，利用差模传输抗共模干扰，需严格控制长度匹配（误差≤5mil）和阻抗（如100Ω差分阻抗）。

　　信号完整性是高速电子系统设计的“隐形门槛”，其核心是通过控制阻抗、优化布局、抑制噪声等手段，确保信号在传输中不失真。随着数据速率向100Gbps以上突破，SI设计需结合仿真工具、新材料（如低损耗基板）和先进信号调理技术，才能满足系统性能需求。
