ESD静电放电是普遍存在的自然现象（当带电的物体靠近或接触一个导体时，电荷就要发生转移，这就是静电放电），静电放电对电气和电子设备、装置或系统的影响无处不在，是一种危害程度极高的电磁能量。只有提高电子设备抗静电能力水平才能保证电子设备的安全使用。

　　为了评估电子设备在现实环境中抵抗静电干扰的能力，ESD静电枪检测成为了产品质量控制中不可或缺的一环。ESD静电枪用于评估电气和电子设备、装置或系统遭受静电放电时的性能，并能完全满足IEC61000-4-2和GB/T17626.2等标准的要求。

　　ESD静电枪测试的最大特点是高度还原日常生活中静电“打火”的现象。无论是手指触碰门把手时的瞬间放电，还是衣物摩擦后接触设备产生的干扰，都可以通过空气放电或接触放电两种模式进行模拟。

测试特点

　　ESD静电枪测试主要分为空气放电或接触放电两种模式：

　　接触放电检测是一种模拟人体或物体携带静电后，通过直接接触电子设备放电的测试方法。

　　静电枪对设备的特定接触点（如金属外壳、接口、按键等）施加预定电压的放电脉冲，以评估设备在遭受静电冲击时的耐受能力和功能稳定性。

　　空气放电检测是指将静电枪的电极在开启放电状态后，逐渐靠近被测设备的表面，当距离足够近时，静电通过空气击穿产生火花，从而对设备施加瞬时高压脉冲。

　　这种方法主要用于测试设备的非金属表面、缝隙、孔洞或绝缘涂层等无法直接接触的部位。

　　空气放电与接触放电不同，空气放电不依赖物理接触，而是利用空气作为介质完成放电过程，更贴近日常生活中“手指未完全触碰就产生电火花”的真实情况。

测试目的

评估可靠性

　　检验电子设备在静电放电环境下的生存能力，是评估电子设备可靠性重要一环。

满足行业标准

　　消费电子、汽车、医疗和工业控制领域对电子设备抗静电能力是电磁兼容性（EMC）认证的关键项目之一。

降低后期风险

　　在产品研发阶段进行静电枪测试,可以暴露潜在问题,通过针对性优化和屏蔽，显著提升产品稳定性和寿命。

测试覆盖面广

　　通过接触放电与空气放电，两种模式结合使用，确保测试覆盖所有可能的静电入侵路径。

测试标准

　　静电枪测试遵循的核心标准是国际通用的IEC 61000-4-2，该标准规定了电子电气设备在面对静电放电（ESD）时的抗扰度测试方法和性能要求。

　　中国国家标准GB/T 17626.2与其等效，广泛应用于国内产品的测试与认证。

测试波形形成与等级

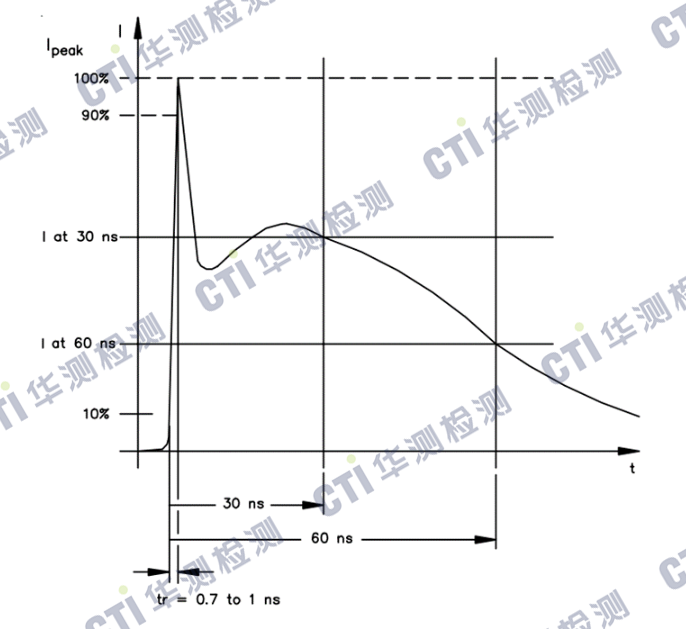

　　静电枪测试的核心波形如下图所示，其上升时间非常快，第一个尖峰在0.7~1ns之间，第二个尖峰在30ns，而整个测试过程持续时间为60ns。

　　静电枪测试等级通常由测试静电电压值（2KV,4KV,6KV,8KV）来决定，测试电压高等效的I_peak电流值就越大，对电子设备的考验就越严峻。

设备能力

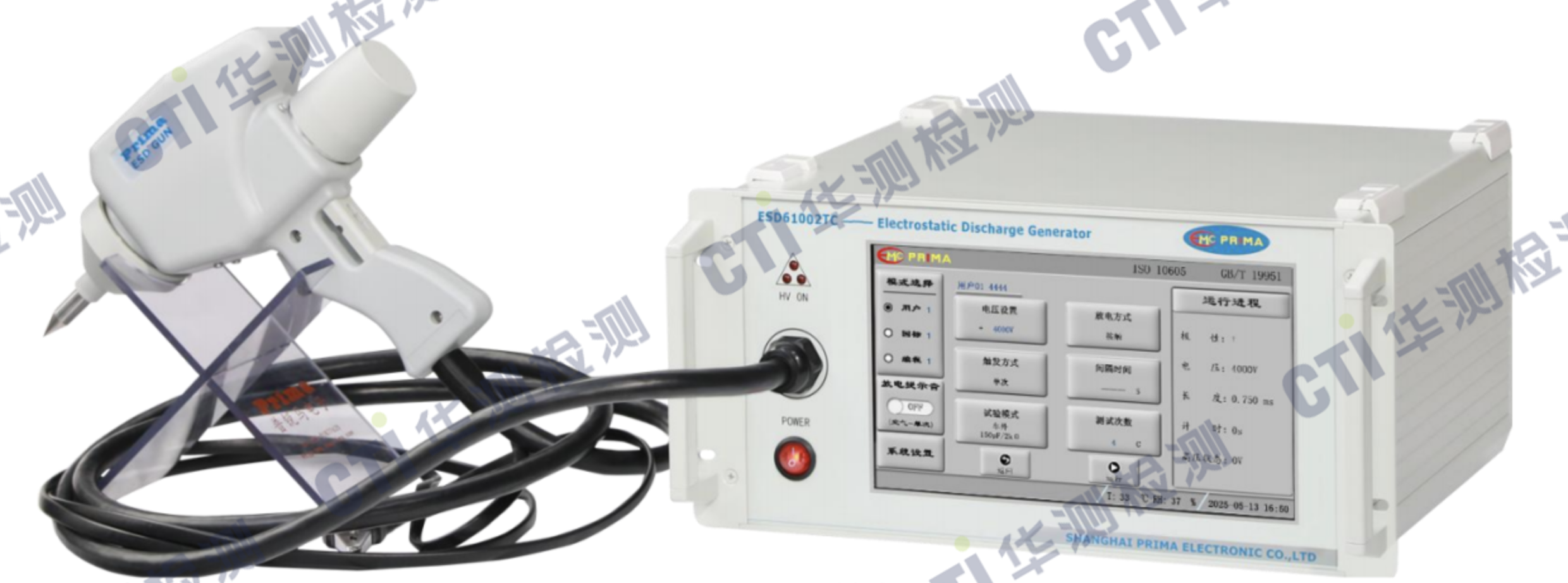

ESD61002TC整机图

静电枪放电模块及性能

ESD静电枪测试是确保电子设备在真实使用环境中稳定可靠的关键环节，按照标准化的测试不仅用于发现问题，更能在产品研发早期优化PCB布局不合理、接地不良、防护器件缺失等隐患，从而显著提升电子设备在恶劣电磁环境下的可靠性，最终为整个电子设备的稳定运行奠定坚实的基础。

　　CTI华测检测可提供芯片防静电能力测试，测试数据准确可靠，实验室信息管理系统，保障每个服务环节的高效、保密运转。
