人体或带电物体在向敏感的电子器件放电时，会导致器件发生故障，严重影响汽车电子产品的正常工作，甚至导致其损坏，进行车载ESD静电测试对于确保汽车电子产品的可靠性和耐久性至关重要。
01、AEC-Q101要求器件进行的两种ESD测试
- 人体放电模式(Human-Body Model,HBM)AEC Q101-001
模拟因人体在地上走动磨擦或其他因素，在人体上已累积了静电，当此人去碰触器件引脚时，人体上的静电瞬间产生的电流可能造成损毁。
- 元件充电模式(Charged-Device Model,CDM)AEC Q101-005
器件因磨擦或感应等因素而在内部累积静电,此带有静电的器件在作业过程中，其引脚碰触到接地导体时,内部的静电便会经由接脚流出而造成放电现象。
02、试验条件
HBM和CDM模式要求分别测试30个器件，将样本量分为三个样品组，应按照下图的测试流程图，在应力电压水平下对每个样本组施加应力，每个应力电压水平测试十个器件。

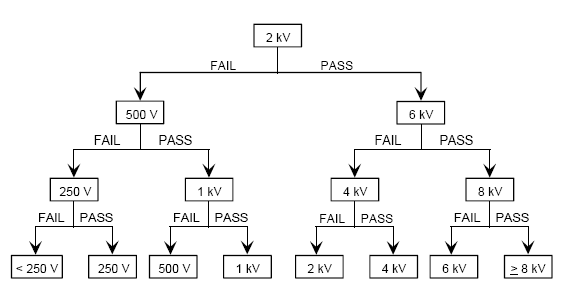

HBM

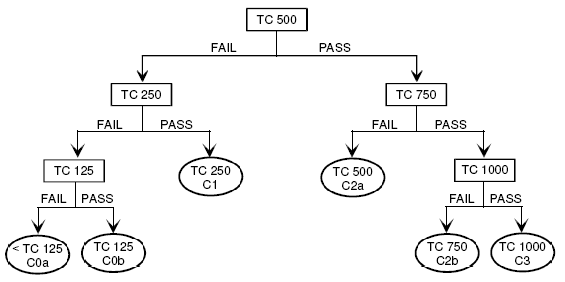

CDM
03、失效标准
ESD测试后，器件不符合以下任何标准，则该器件将被定义为失效。
器件特定关键参数超过了的允许偏移值，如：
| 器件类型 | 参数 | 最大允许偏移值 |
| 双极 | ICES，ICBO和IEBO | 初始测量的10倍（10X） |
| FET | IDSS和IGSS | 初始测量的10倍（10X） |
| IGBT | ICES和IGES | 初始测量的10倍（10X） |
| 二极管 | IR | 初始测量的10倍（10X） |
器件初始和最终电气验证参数不再符合用户器件规范的要求。
04、试验设备

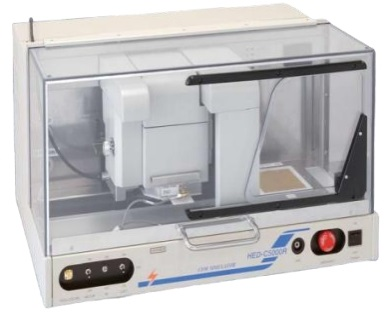

HANWA/C5000

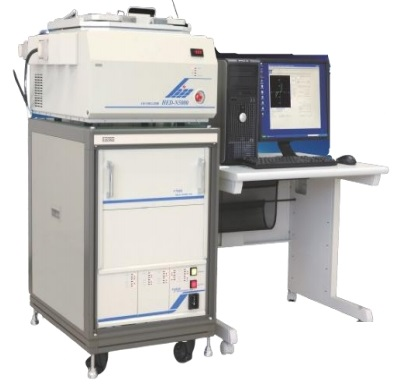

HANWA/N5000
CTI华测检测聚焦"芯”业务、拓展“芯”能力，可为客户提供AEC-Q100、AEC-Q101、AEC-Q102、AEC-Q200、AEC-Q104等多个系列的测试认证服务。
