涂层附着性能是评估漆膜质量的重要指标之一,指的是漆膜与被涂物表面之间结合的牢固程度,漆膜的牢固附着是涂料实现对基体材料保护的重要基础。
漆膜附着力测试的方法
漆膜的附着性能只能以间接的手段来测定,目前专门测定漆膜附着性能的方法有:划格法、划圈法、划X法和拉开法。
NO.01 划圈测试法

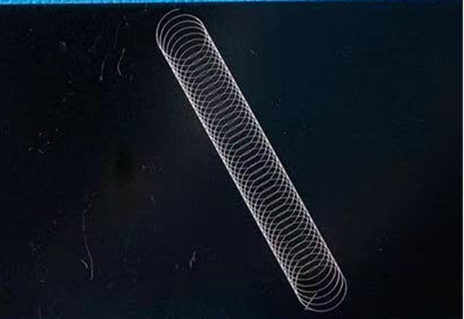

方法简介:该方法用专用附着力测定仪在漆膜样板上划圆滚线,按圆滚线划痕范围内漆膜完整程度评定附着力。
方法特点
1 测定仪的针头必须保持锐利,否则无法分清1, 2级的分别;测定前,应先用手指触摸感觉是否锋利,或在测定若干块试板后酌情理换。
2 先试着刻划几圈,划痕应刚好划透漆膜,若未露底板,酌情添加砝码;但不要加得过多,以免加大阻力,磨损针头。
3 划圈法附着力测定法一般用于单一涂层附着力的测定。
评级方法

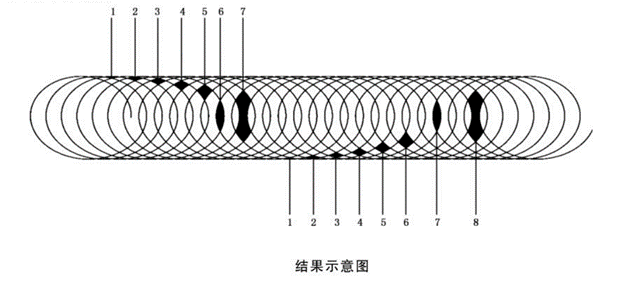

评级时可以7级(最内层)开始评定,也可以1级(最外圈)评级,按顺序检查各部位的漆膜完整程度,如某一部位的格子有70%以上完好,则认为该部位是完好的,否则认为坏损。
NO.02 划格测试法

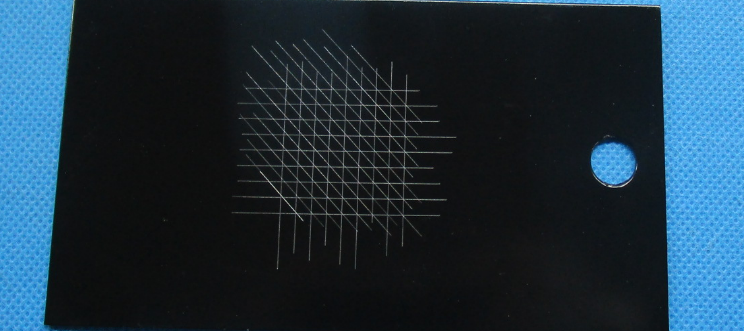

方法简介:以直角网格图形切割涂层穿透至底材时来评定涂层从底材上脱离的抗性的一种试验方法。
方法特点
1 需要正确把握切割间距,按照底材和膜厚选择间距。
2 所有切口应穿透涂层,但深入底材不能太深。
3 如果涂层过厚或硬而不能穿透底材,则该实验无效。
4 划格法附着力测定法可测定单一涂层,也可测定复合涂层的附着性能。

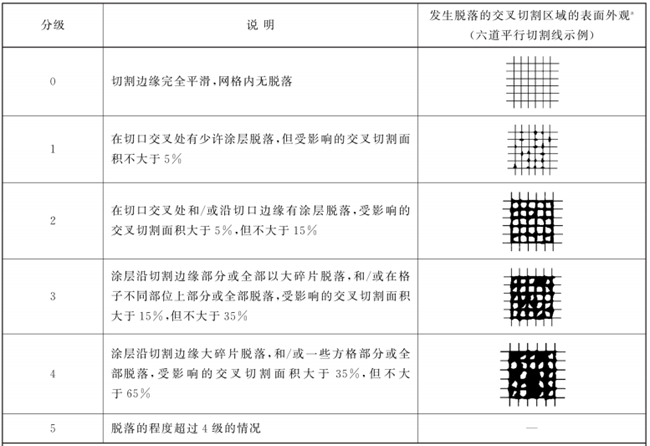

典型评级方法
评级时可以7级(最内层)开始评定,也可以1级(最外圈)评级,按顺序检查各部位的漆膜完整程度,如某一部位的格子有70%以上完好,则认为该部位是完好的,否则认为坏损。
NO.03 划 X 测试法
方法简介:一般使用单刃切割工具进行穿透涂层的“×”形切割。每道切割线约40mm长。两道切割线间的交叉角度应在 30°~45°。施加一定的力将约75mm长的压敏胶带贴在切口上,并在5min内撕下。
方法特点
适用于高膜厚,或者样品形状不适合划格的情形。

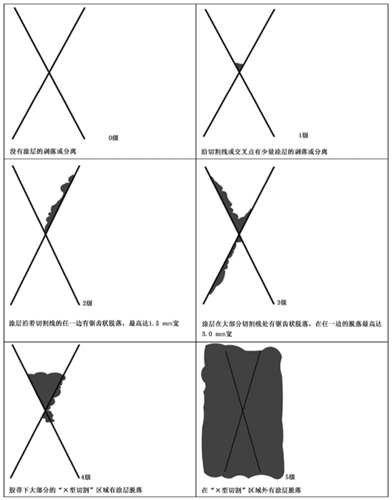

典型评级方法
NO.04 拉开测试法
方法简介:拉开法测定附着力是指在规定的速率下,在试样的胶结面上施加垂直、均匀的拉力,以测定涂层或涂层与底材间的附着破坏时所需的力,以Mpa表示。该方法是定量测定附着力的方法。
典型评级方法

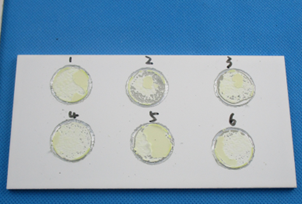

拉开法附着力以破坏强度和破坏性质来表示,破坏强度以试样被拉开时的负荷与试柱面积的比值来表示,以MPa°计。破坏性质通过目测破坏表面来确定。
方法特点
不仅可检验涂层与底材的粘接程度,也可检测涂层之间的层间附着力。
适于单层或复合涂层与底材间或涂层附着力的定量测定。
为了提高涂层附着性能,需要选择合适的基体材料和涂料、对基体材料进行预处理、控制涂装工艺参数以及添加一些特殊的助剂等方法。同时,通过评估涂层附着性能的方法,可以了解涂层的性能特点和使用寿命,为涂料的选择和应用提供重要的参考依据。
