CTI半导体检测及分析中心，致力于为消费品级、工业品级及车规级半导体行业客户提供一站式测试、分析及认证解决方案。目前实验室已引入“赛默飞世尔科技ThermoFisher Scientific”与“阪和电子工业HANWA Electronic Ind.Co.Ltd.”双品牌ESD测试平台。同时，实验室可提供TLP（传输线脉冲）测试服务。

　　TLP(Transmission Line Pulse Application）

　　TLP（传输线脉冲）测试是一种用于评估ESD（静电放电）保护装置的高度专业的方法。

　　基本原理是利用脉冲电流模拟ESD事件，以测量器件在不同应力条件下的电压和电流响应。通过TLP测试，我们可以获取器件的IV（电流-电压）特性曲线，这对于理解器件的动态响应以及评估其在ESD事件下的性能至关重要。

　　PART 1：TLP测试的优势

　　TLP测试的关键优势之一是其高电流脉冲能力，与传统的ESD测试相比，TLP测试可以生成高达几安培的脉冲电流，能够提供更真实的ESD事件模拟。这种高电流脉冲更接近于实际ESD事件中的电流水平，对于评估器件在ESD事件中的真实响应至关重要。

　　在TLP测试中，二次击穿电流（It2）是一个重要的参数。It2代表了器件能够承受的最大ESD电流。一旦ESD电流超过了It2，器件就可能会损坏，从而导致永久性失效。因此，准确测量和理解It2对于评估器件的ESD保护性能至关重要。

　　除了It2之外，TLP测试还提供了其他重要的信息，例如器件的开启特性、急变返回特性和保持特性。这些信息反映了器件在ESD事件中的动态响应和稳定性，对于评估器件的全面性能至关重要。

　　PART 2：TLP设备原理

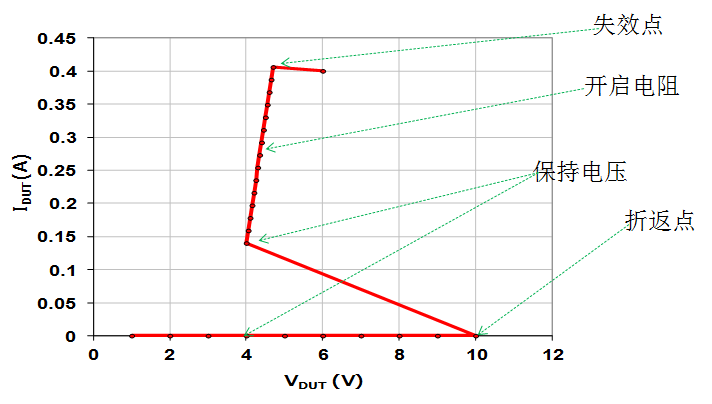

TLP测试的IV曲线

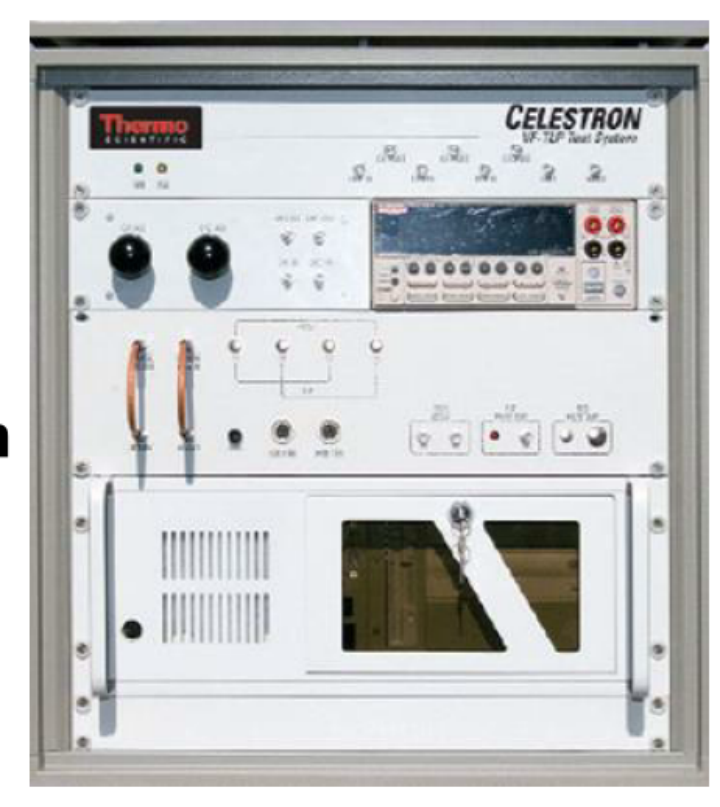

　　PART 3：TLP设备

　　PART 4：TLP设备规格

• 　　Thermo ScientificTM Celestron
• 　　Pulse voltage：0V—±2000v,in 0.2V/step；
• 　　Pulse current：Maximum 40A；
• 　　Pulse width：Fixed at 100nsec；
• 　　Pulse rise time：10nsec；
• 　　Leakage measurement：50 pA。

　　CTI可提供的一站式ESD测试方案，实验室内配有多项静电防护测试设备，满足产业客户各类静电防护测试需求。
